[레이싱드론] 1인칭 FPV드론 프레임 – 종류·장단점

 1인칭 드론인 FPV 레이싱 드론을 갓 입문한 드러너입니다.

저같은경우드론에대한기본지식이전혀없기때문에주변에FPV레이싱드론을하는아는분들에게100%의지하게되었고,

지인들에게 추천해 드리는 부품으로 드론 부품을 구입하여 조립까지 모두 완성했습니다.

드론에 조금씩 눈을 뜨고 각각 본인에게 맞는 프레임이나 드론 스타일(조종기 포함)이 있기 때문에

1인칭 FPV 드론인 레이싱 드론에 입문하기 전 기본지식을 습득한 후 본인만의 드론을 제작하실 수 있기를 바라며,

FPV 레이싱 드론 부품에 대한 종류의 장단점에 대해 순차적으로 포스팅 할 예정입니다.

오늘은 FPV 레이싱 드론의 프레임 종류와 그 종류별 장단점에 대해 이야기를 나눠보도록 하겠습니다.

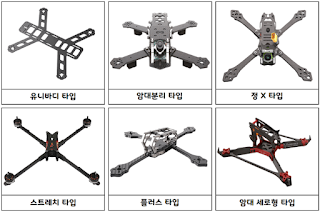

1인칭 FPV 레이싱 드론 프레임의 종류 ①유니 바디 타입의 암대와 바디가 일체형으로 암대를 고정하는 볼트가 필요하지 않아 유격이 발생하지 않는다는 장점이 있지만, 일체형으로 드론으로 충격이 분산되지 않고 프레임 일부가 망가졌을 때 프레임 전체를 교체해야 한다는 단점이 있습니다.

② 암대분리 타임암대와 몸체가 일체형으로 암대를 고정하는 볼트가 필요 없어 유격이 발생하지 않는 장점이 있으나 프레임 사이에 유격현상이 일어날 수 있어 비행 중 이상현상이 발생할 수 있습니다.

③ 정X타입 전, 후, 좌, 우와 같은 회전속도를 가지며 다양한 동작에서 균일한 성능을 발휘하여 다용도로 많이 사용됩니다.

④스트레치 타입 암대의 전후가 긴 프레임으로 좌우로 회전하는 ROLL 회전이 유리. 드론 레이싱으로 직진성과 코너링의 장점이 있습니다.

⑤ 플러스 타입 구조상 후방 프로펠러의 난류 여향이 거의 없다는 장점이 있는 반면 회전에 민감하고 비행에 익숙해지기까지 오랜 시간이 걸리는 단점

⑥암대 세로형 모터와 변속기를 연결하는 부분이 어려워 초기에는 큰 관심을 받지 못했지만, TALON 프레임을 출시해 바람의 저항이나 난류의 영향을 덜 받아 비행성의 우수성을 입증했습니다.

1인칭 FPV 레이싱 드론 프레임 규격 출처: 레이싱 드론 협회 프레임 사이즈 프로펠러 사이즈 모터 사이즈 모터 KV 리포 배터리 1200mm smaller 3inch1104 ~ 11054000KV + 80 ~ 800 mAh 1s2s150mm ~ 160mm3 ~ 4 inch 1306 ~ 14073000KV + 600 ~ 900 mAh 2s3s180mm4 inch 1000 ~ 220K1000 ~ 7 ~ 8 inch 2208 ~ 22121500KV ~ 1600KV2200 ~ 3200 mAh 3s / 4s450mm ~ 500mm9 ~ 11 inch 2212 ~ 2216800KV ~ 1000KV3300 mAh 4s / +

마지막으로 1인칭 FPV 레이싱 드론의 프레임 소재로는 탄소섬유,유리섬유,티타늄,플라스틱 등… 다양하지만

가볍고 강한 소재의 탄소섬유인 (카본) 프레임을 가장 많이 사용합니다.
